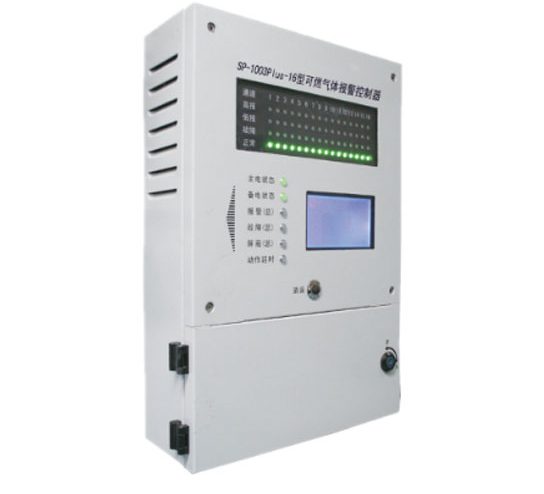

美国华瑞 RAE SP-1003Plus壁挂式可燃气体报警控制器 产品介绍：
产品型号：SP-1003
产品品牌：美国华瑞 RAE
产品类别：气体报警控制器
产品备注：可燃气体报警控制器
美国华瑞 RAE SP-1003Plus壁挂式可燃气体报警控制器产品特点：
◆测量精确、稳定
控制器的CPU采用ARM，运算速度快、精度高、可靠性强，工作稳定
◆显示简洁、醒目
主、辅显示区分开，直观、清晰主显示区采用大屏幕点阵LCD液晶，实时显示气体浓度、报警部位、系统时间等信息，中文操作菜单辅显示区采用高亮LED显示，指示报警信息
◆多种信号输出
4~20mA同步输出，RS485 Modbus及RS232，8个可编程及3个公共开关量输出（关断延时0~60s可设定），3个公共开关量分别为一级报警、二级报警和故障，可方便接入PLC/DCS等工控系统及 外部设备
◆现场声光指示
现场声光指示，可直观、清晰的为管理人员提供当前被监测环境危险级别信息两级报警值设定，不同声光信号指示不同报警级别报警声压级可设定 65dB、95dB、115dB
◆功能齐全
可存储1000条以上报警记录，便于查询、管理具有锁定显示和自检功能，便于维修带备用电源，保证主电被切断后，依然可正常工作2h以上具有备电欠压报警功能，报警时间大于1h
◆操作简单
独立的用户操作区，接线简单、明了
◆安装方便
提供安装板，方便用户选择任意合适的位置固定
◆认证
满足GB16808-2008
美国华瑞 RAE SP-1003Plus壁挂式可燃气体报警控制器 相关参数：
| 工作电源 220VAC +10%，-15% ；50Hz ±5Hz |
| 工作电流 1A @ 24VDC |
| 备用电源 24VDC，7.2Ah |
| 输出电源 24VDC，500mA |
| 工作方式 巡检 |
| 功率 80W （满载） |
| 输入信号 4~20mA （2 线 /3 线 检测器） |
| 输出/报警 4~20mA（可选） |
| 报警记录 首报通道号显示、报警部位显示、报警事件记录、时间、 |
| 浓度等 |
| 报警设定 越限报警（高于设定值报警，两级可设）；区间报警（适用于氧气） |
| 报警功能 各级独立的 LED 灯指示和不同频率的声响报警区分不同报警等级，报警声压级可设定（65dB、95dB、115dB） |
| 报警输出 3 个公共继电器，分别为公共一级、公共二级、公共故障报警继电器输出，8 个可编程继电器 |
| 触点容量 220VAC,5A |
| 通讯接口 RS-485 MODBUS |
| RS-485 MODBUS（RS-232） |
| 环境温度 -20℃ ~+55℃ |
| 环境湿度 0~99% RH（无凝露） |
| 环境压力 86~106kPa |
| 显示方式 240×128 点阵 LCD，带蓝背光 |
| 分辨率 根据量程而定 |
| 测量精度 ＜ ±1% |
| 外形尺寸 500mm×335mm×125mm（HWD） |
| 外壳颜色 灰 |
| 重量 15kg |
 |
|
